Clockface positions in accordance with table 103 taken from EN 60309-2:1999 + A1:2007 + A2:2012
Rated operating voltage V | Frequency Hz | Clockface position of keyway (major keyway = 6 o´clock) |
20 to 25 | 50 and 60 | no minor keyway |
40 to 50 | 50 and 60 | 12 |
20 to 25 and 40 to 50 | 100 to 200 300 400 Über 400 to 500 DC | 4 2 3 11 10 |
25 | DC* | 8 * for portable electrical incubators – use with 12 V or 24 V direct-current voltage in ambulances or helicopters. |
Positions 1 and 9 are reserved for future standards. For design reasons, positions 5, 6 and 7 are not available for use.
Colour coding
If the rated operating voltage is indicated by a colour coding in addition to compulsory markings, such colour coding must be in accordance with IEC 60309-1:1999, table 2:
Rated operating voltage | Colour code | RAL* |
20 to 25 V | violet | 4001 |
40 to 50 V | white | 7035 |
* RAL determined by MENNEKES, as in EN 60309-1:1999 no specification is provided for.

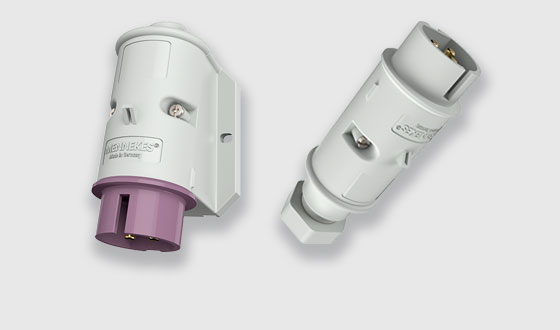

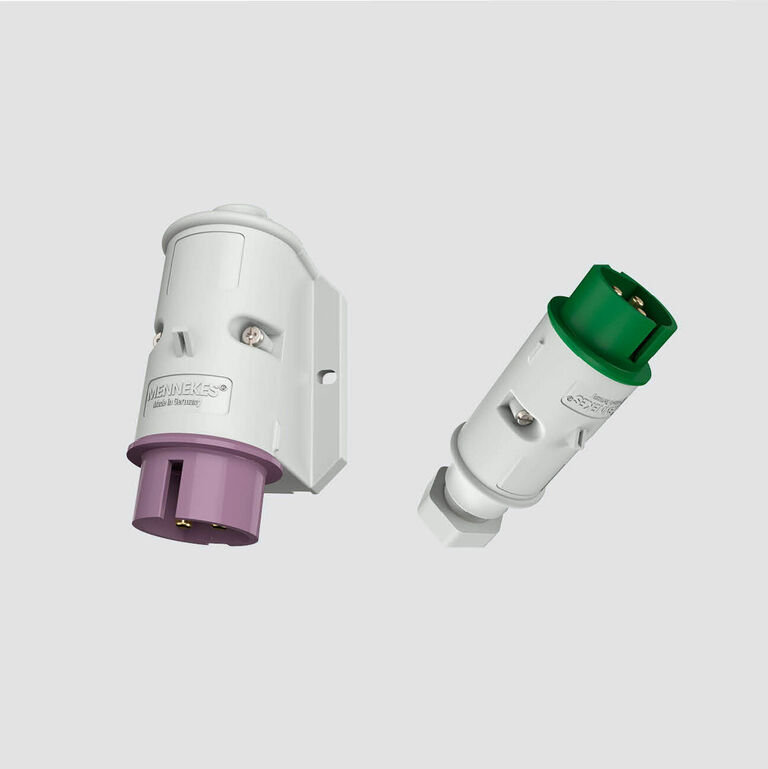

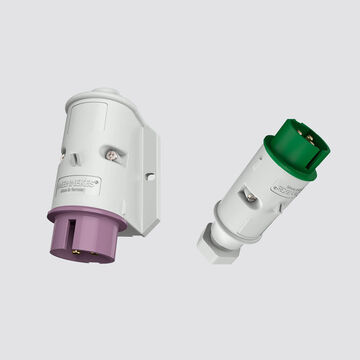

Veiligheidsspanning
Veiligheidsspanning beschrijft conform de norm DIN EN/IEC 60449 een bereik van de laagspanning, waarbij de grenswaarde van 50 V (bij wisselspanning) of van 120 V (bij gelijkstroom) niet wordt overschreden. Contactmateriaal tot 50 V hebben geen aardleidingcontact nodig en hier zijn de uurinstellingen ook niet genormeerd.

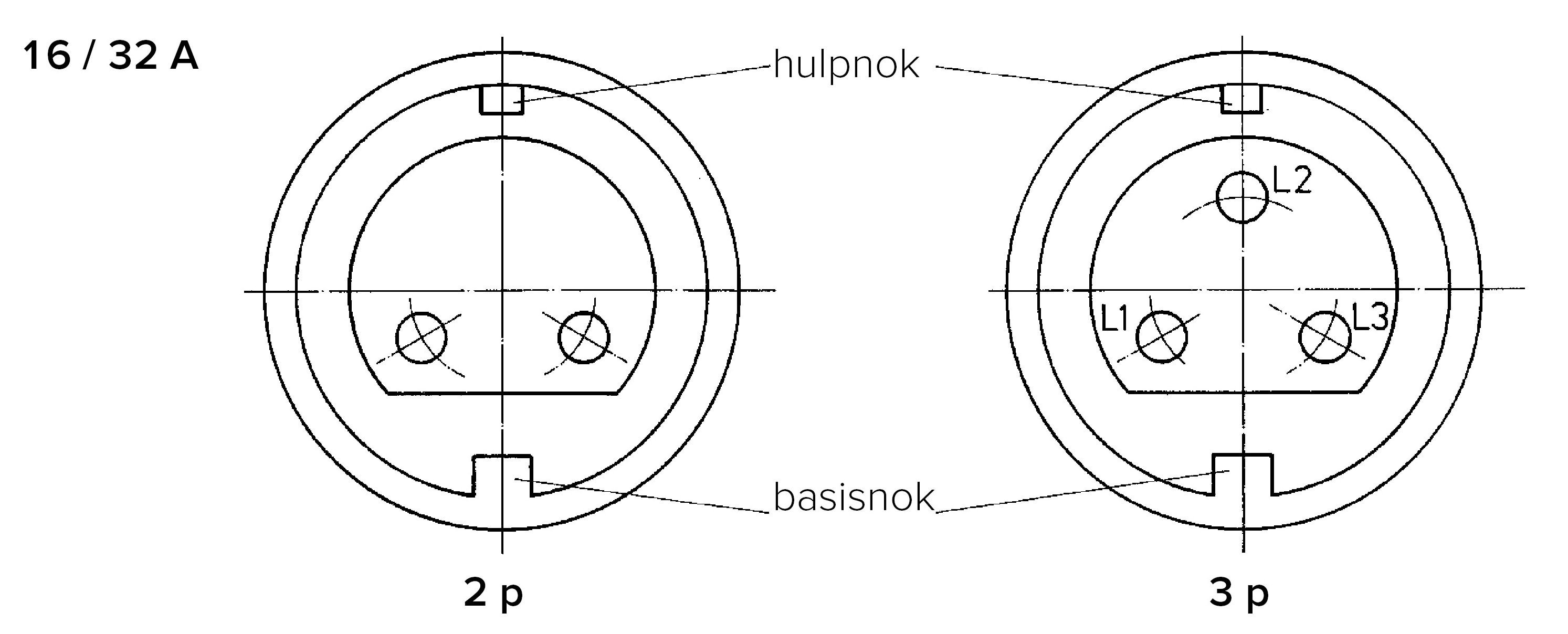

Bij contactmateriaal tot 50 V worden, verplicht door het ontbreken van het aardleidingcontact, bij de koppelcontactstoppen en de contactdoos een bodemnok en een extra hulpnok alsmede bij contactstoppen telkens een groef voor de hulp- en bodemnok op de beveiligingskraag gebruikt. De bodemnok staat altijd op uurstand 6 uur. De hulpnok bevindt zich afhankelijk van de spannings- en frequentiewaarde in een uurstand overeenkomstig tabel 103 uit DIN EN/IEC 60309 (zie "Meer informatie" hieronder). Contactbussen van contactdozen en koppelcontactstoppen met nominale bedrijfsspanningen tot 50 V moeten net zoals in DIN EN/IEC 60309, weergegeven door normblad 2-VIII, zijn aangebracht (zie grafiek).
Plaatsing van de hulpnok voor verschillende spanningen en frequenties
Uurstand volgens tabel 208 uit EN IEC 60309-2
Bedrijfsspanning van het contactmat. V | Frequentie Hz | Plaats van de hulpnok of -neus (t. o. v. basisnok = 6h) in uurstand |
20 tot 25 | 50 en 60 | geen hulpnok of -neus |
40 tot 50 | 50 en 60 | 12 |
20 tot 25 en 40 tot 50 | 100 - 200 300 400 > 400 tot 500 geliikstroom | 4 2 3 11 10 |
25 | geliikstroom* | 8 * voor draagbare elektrische incubator met 12 V of 24 V gelijkspanning in ambulance of traumahelikopter |
De uurstanden 1h en 9h zijn voor toekomstige normeringen gereserveerd.
Kenkleur
Indien de bedrijfsspanning als aanvulling op de codering met een kleur wordt aangeduid, dan dienen (volgens EN IEC 60309-1:2023) de volgende kleuren te worden toegepast:
Bedrijfsspanning | Kenkleur | RAL* |
20 tot 25 V | violet | 4001 |
40 tot 50 V | wit | 7035 |
* Door MENNEKES vastgelegde RAL nr.´s, omdat in de norm EN 60309-1:1999 geen exacte specificatie opgenomen is.
