Aardlekschakelaar – Waarom type B aardlekschakelaars in veel toepassingen onmisbaar zijn

Aardlekschakelaars (RCD’s) maken al decennialang deel uit van de standaard voor persoons- en installatiebeveiliging. Met de toenemende verspreiding van fotovoltaïsche installaties, laadinfra voor elektrische voertuigen en frequentiegeregelde aandrijvingen bereiken conventionele apparaten zoals type A echter hun grenzen.
Allstroomgevoelige aardlekschakelaars van het type B detecteren ook gelijkstroom- en gemengde lekstromen en zorgen zo voor veiligheid in moderne installaties. Deze extra functies maken type B schakelaars tot een praktische oplossing voor uiteenlopende toepassingen. Op deze pagina wordt uitgelegd hoe ze werken, wanneer ze vereist zijn en met welke normen rekening moet worden gehouden.

Wat is een allstroomgevoelige aardlekschakelaar?

Een aardlekschakelaar van het type B breidt de klassieke lekstroomdetectie aanzienlijk uit. Hij herkent niet alleen sinusvormige wisselstromen en pulserende gelijkstromen, maar ook gladde gelijkfoutstromen en hoogfrequente componenten. Dit wordt mogelijk gemaakt door speciale sensoren en elektronica die voorkomen dat de schakelaar “blind” wordt. Zo blijft de beveiliging ook gegarandeerd wanneer er gelijkstroomcomponenten in het systeem optreden.

Hoe werkt een allstroomgevoelige aardlekschakelaar?

Conventionele aardlekschakelaars van het type A werken met een somstroomtransformator, die bij gladde gelijkfoutstromen groter dan ongeveer 6 mA zijn functie kan verliezen. In zulke gevallen bestaat het risico dat ook aanvullende wissel‑ of foutstromen niet meer worden gedetecteerd.
Een aardlekschakelaar van het type B bewaakt foutstromen over een duidelijk uitgebreid frequentie‑ en stroombereik. Door extra meettechnieken kunnen:

gladde DC‑foutstromen,
laag‑ en hoogfrequente foutstromen
evenals overlagerde mengstromen

betrouwbaar worden gedetecteerd en veilig worden uitgeschakeld. Hierdoor blijft een effectieve bescherming gewaarborgd, ook in complexe installaties met omvormers, laadapparatuur of schakelende voedingen.

Verschillen tussen aardlekschakelaar type A en type B

Aardlekschakelaar type A:

Herkent sinusvormige wissel‑ en pulserende gelijkfoutstromen
Kan bij gladde DC‑foutstromen > 6 mA onwerkzaam worden
Geschikt voor klassieke wisselstroombelastingen zonder relevante DC‑componenten

Aardlekschakelaar type B:

Herkent daarnaast ook gladde gelijkfoutstromen
Detecteert frequentiegeregelde foutstromen, ook in het kHz‑bereik
Voorkomt dat de schakelaar “blind” wordt bij DC‑foutstromen
Geschikt voor moderne toepassingen met vermogenselektronica

Waarom aardlekschakelaar type B? Waar is het gebruik van type B aardlekschakelaars verplicht?

Het gebruik van type B is overal vereist waar gelijkfoutstromen kunnen optreden.
Typische voorbeelden:

Laadinfrastructuur voor elektrische voertuigen: wandlaadstations en laadpalen vereisen volgens de norm een DC‑foutstroomdetectie vanaf 6 mA.
Fotovoltaïsche installaties: Bij transformatorloze omvormers kunnen DC‑componenten in het net terechtkomen.
Industrie & gebouwautomatisering: Frequentieomvormers in liften, pompen of airconditioningsystemen genereren gemengde foutstromen.
Overige toepassingen: UPS‑installaties (noodstroomvoorzieningen), noodstroomsystemen, laders, schakelende voedingen en bepaalde toepassingen in de medische en IT‑techniek.

In deze toepassingsgebieden is type B vaak niet alleen aanbevolen, maar vloeit het voort uit de eisen van DIN VDE 0100‑410, DIN VDE 0100‑530 en toepassingsspecifieke normen (bijv. DIN VDE 0100‑722 voor e‑mobiliteit).

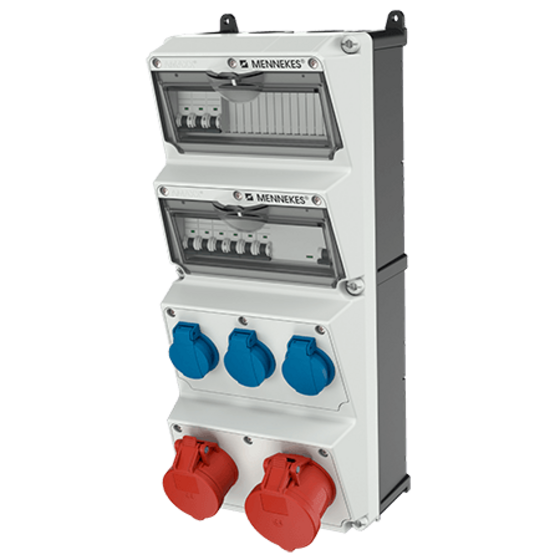

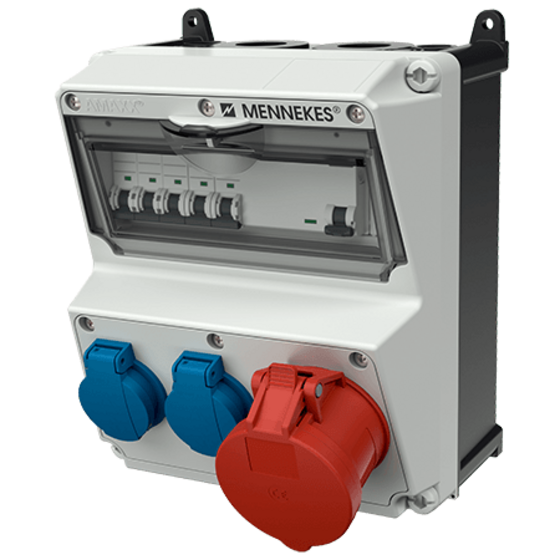

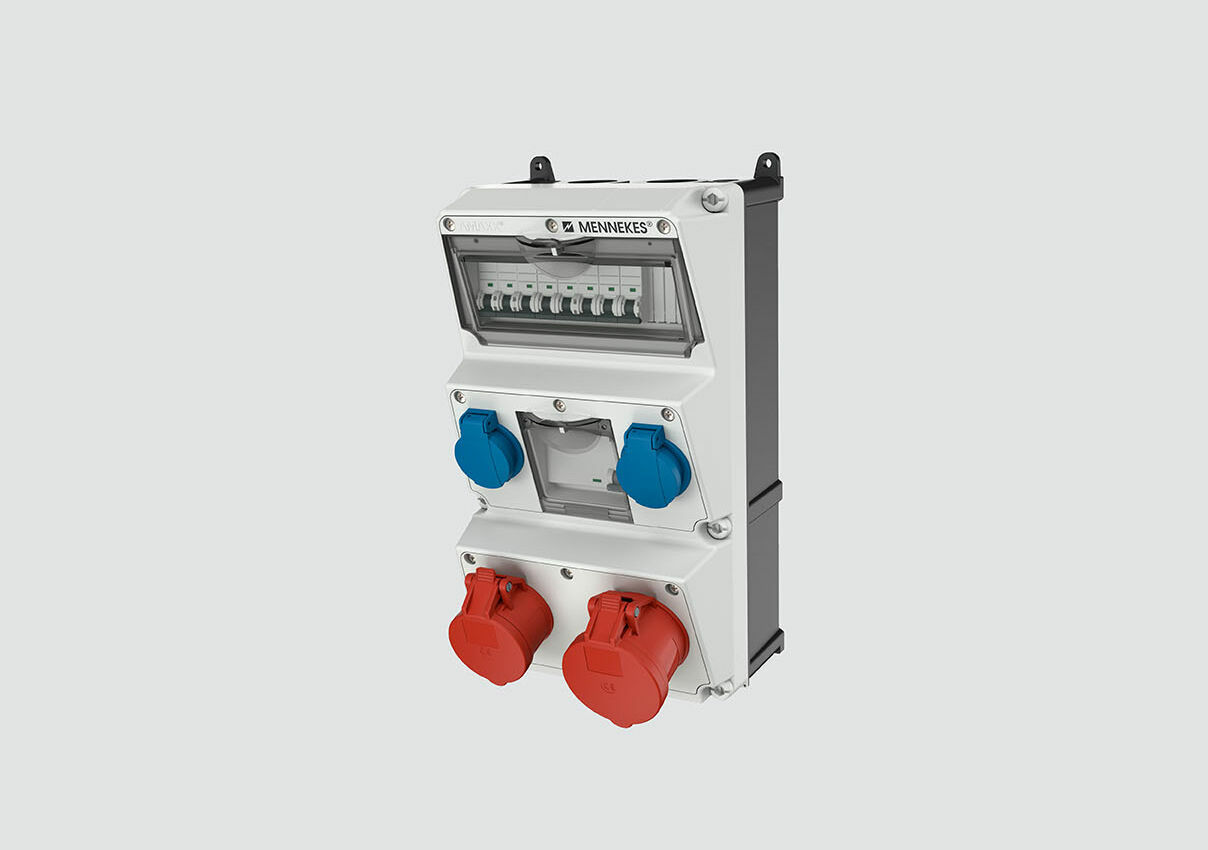

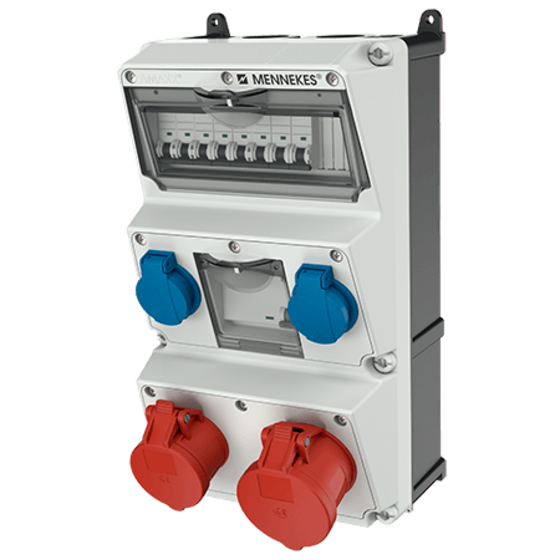

MENNEKES wandcombinaties met aardlekschakelaar type B

Onze stabiele en robuuste wandcontactdooscombinaties voor wandmontage met aardlekschakelaar type B zorgen voor een veilige werking overal waar gelijkfoutstromen kunnen optreden. Ze zijn verkrijgbaar in verschillende afmetingen en in diverse uitvoeringen met SCHUKO® en CEE-contactdozen.
